Заземляющий Трансформатор А-22/0,11 кВ 370 кВА|Южная Африка 2024



01 Общие сведения

1.1 Предыстория проекта

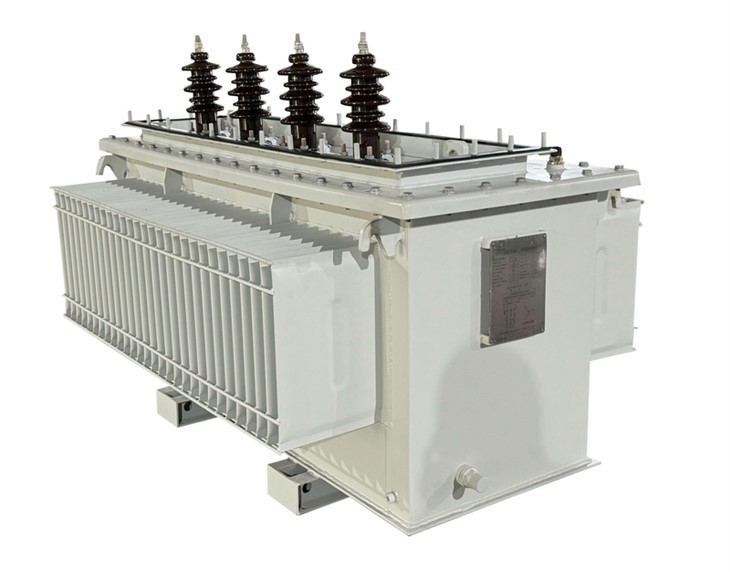

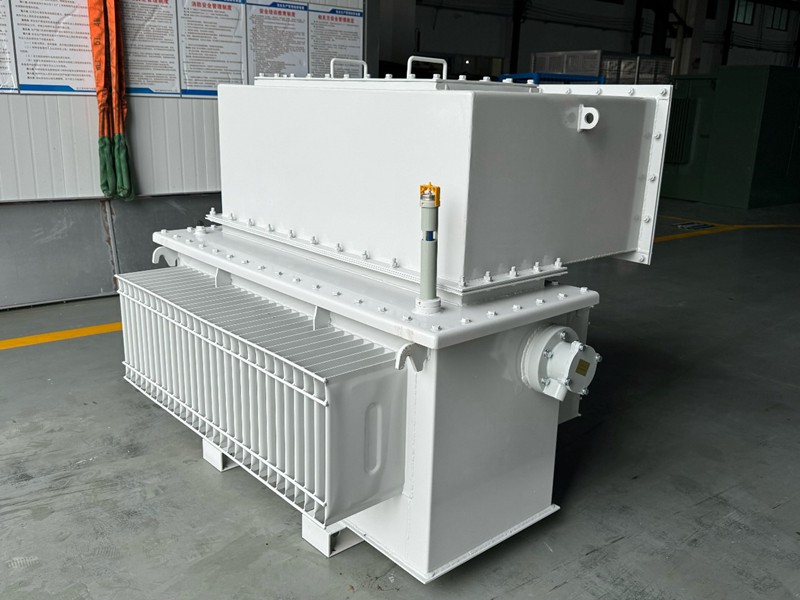

Этот заземляющий трансформатор мощностью 370 кВА экспортируется в Южную Африку в августе 2024 года. Первичное напряжение составляет 22 кВ, вторичное напряжение 0,11 кВ, трансформатор оснащен устройством РПН без переключателя нагрузки, диапазон регулирования составляет ±2*2,5% на первичной стороне, охлаждение ONAN.

В энергосистеме заземляющий трансформатор представляет собой специальный трансформатор, который несет важную ответственность за защиту оборудования, личную безопасность и повышение надежности электроснабжения. Заземляющий трансформатор реализует эффективное заземление нейтральной точки благодаря оригинальному принципу работы, а затем устраняет влияние несбалансированного тока на систему.

Целью заземляющего трансформатора является создание искусственной нейтральной точки для системы, где нейтральная точка не заземлена, а также облегчение использования катушек гашения дуги или методов заземления с малым сопротивлением. Принцип его работы заключается в основном в заземлении нейтральной точки системы и подаче несбалансированного тока на землю, чтобы обеспечить защиту и безопасную работу системы. В нормальных условиях нейтральная точка заземляющего трансформатора не заземлена, но когда неисправность в системе приводит к повышению напряжения в нейтральной точке, роль играет заземляющий трансформатор. Когда напряжение нейтрали повышается до определенной степени, заземляющий трансформатор автоматически включится и заземлит нейтральную точку, тем самым подавая несбалансированный ток на землю, предотвращая дальнейшее повышение напряжения и защищая системное оборудование и личную безопасность.



1.2 Технические характеристики

Тип и паспорт трансформатора 370 кВА



1.3 Чертежи

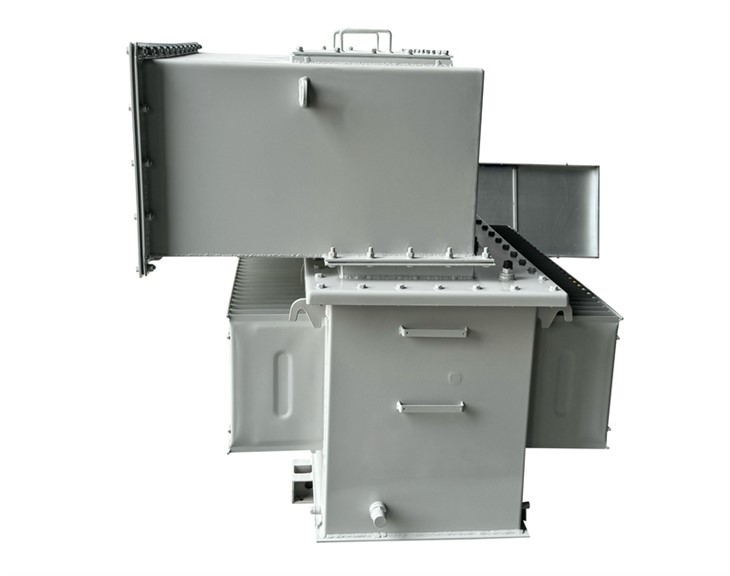

Чертеж и размеры заземляющего трансформатора 370 кВА.





02 Производство

2.1 Ядро

Сердечник заземляющего трансформатора изготовлен из листовой кремнистой стали, которая имеет низкие потери на гистерезис и потери на вихревые токи, что помогает повысить энергоэффективность трансформатора. В конструкции сердечник обычно имеет замкнутую петлю, чтобы сформировать стабильный магнитный поток и уменьшить магнитную утечку.

В заземленном трансформаторе основная функция сердечника — обеспечить хороший путь потока, чтобы трансформатор мог эффективно изолировать и преобразовывать напряжение. В то же время сердечник также помогает направлять ток утечки в трансформаторе в систему заземления, тем самым повышая безопасность системы. Благодаря разумной конструкции сердечника можно эффективно снизить шум и вибрацию, а также повысить стабильность работы оборудования.

Чтобы повысить помехоустойчивость-и электромагнитную совместимость заземляющего трансформатора, поверхность сердечника обычно обрабатывается для уменьшения потерь на вихревые токи и повышения устойчивости к старению. Кроме того, в процессе производства принимаются меры по уменьшению воздушного зазора в сердечнике для оптимизации его магнитных свойств и достижения более высокой эффективности работы. В целом железный сердечник заземляющего трансформатора является не только гарантией электрических характеристик, но и важной частью обеспечения безопасной и надежной работы оборудования.

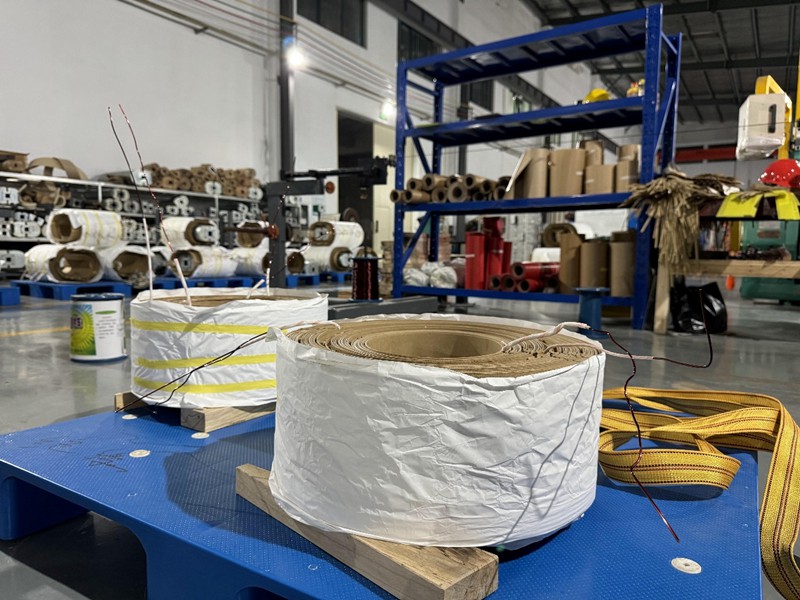

2.2 Обмотка



2.3 Танк



2.4 Окончательная сборка





03 Тестирование

1. Типовые испытания

● Испытание на повышение температуры: Проверяет, находится ли повышение температуры в допустимых пределах.

● Проверка короткого-импеданса цепи и потери нагрузки.: Измеряет сопротивление короткого-замыкания и потери в нагрузке.

● Нет-теста потери нагрузки и тока.: проверка эффективности при работе без-холостого хода.

● Испытание характеристик изоляции: Проверяет электрическую прочность системы изоляции.

2. Плановые испытания

● Измерение сопротивления постоянному току: Проверяет соединения обмоток и качество материала.

● Проверка коэффициента трансформации и полярности.: Подтверждает правильное соотношение и полярность.

● Испытание выдерживаемого напряжения промышленной частоты: Проверяет устойчивость системы изоляции к напряжению.

● Проверка сопротивления заземления: Обеспечивает стабильную работу заземления.

3. Специальные тесты

● Испытание импульсом молнии: имитирует удары молнии для проверки устойчивости изоляции к скачкам напряжения.

● Тест частичного разряда: Обнаруживает внутренний разряд в системе изоляции.

● Тест на шум: Измеряет рабочий шум, чтобы убедиться в его соответствии стандартам.

● Проверка короткого-замыкания: Исследует механическую прочность и термическую стабильность.





04 Упаковка и доставка

05 Сайт и краткое описание

Заземляющие трансформаторы классифицируются как стандартные реакторы. Заземляющий трансформатор (переходник нейтрали) — это трехфазный трансформатор, подключенный к энергосистеме для обеспечения заземления нейтрали, которое может быть достигнуто либо напрямую, либо через полное сопротивление. Заземляющие трансформаторы также могут обеспечивать дополнительные местные вспомогательные нагрузки.

При однофазном замыкании-реактор ограничивает ток повреждения в нейтральной точке и улучшает восстановление линии электропередачи. Согласно IEC 60076-6, заземляющий реактор подключается между нейтральной точкой энергосистемы и землей, чтобы ограничить ток линии на землю до желаемого значения в случае замыкания на землю в системе.

Заземляющий трансформатор может обеспечить нейтральную точку электросети. Обычно используется соединение ZN. Соединение Z- обеспечивает линейный и определенный импеданс нулевой-последовательности. Заземляющий трансформатор также можно подключить в режиме YN+d.
