Трансформатор на столбе 25 кВА-2,4*7,2/0,12*0,24 кВ|Канада 2025

01 Общие сведения

1.1 Описание проекта

В 2025 году компания SCOTECH поставила однофазный трансформатор мощностью 25 кВА, монтируемый на столбе, для канадского проекта распределения электроэнергии.

Проект соответствовал стандартам CSA C2.2-06 и требованиям местного канадского коммунального предприятия. Мы уделили особое внимание защите от перенапряжения, надежности изоляции и безопасности на открытом воздухе, поскольку в сельской местности никогда не знаешь, что может на тебя наброситься погода или дикая природа.

Этот трансформатор, установленный на распределительном столбе сельской линии электропередачи, понижает среднее напряжение до 120/240 В для бытовых нужд. Он создан специально для воздушных распределительных сетей в районах с низкой-плотностью, где решающее значение имеют стабильное напряжение и устойчивость к воздействию окружающей среды,-а также защита дикой природы.

Поскольку эти опоры подвергаются воздействию молний, ​​перенапряжений и иногда любопытных животных, мы оснастили устройство высокоэффективным-разрядником для защиты от перенапряжений и средствами защиты от дикой природы. Такая установка обеспечивает надежность трансформатора в течение длительного времени и помогает снизить риск простоев даже в тяжелых условиях.

1.2 Технические характеристики

Спецификация и технический паспорт трансформатора мощностью 25 кВА, монтируемого на столбе

1.3 Чертежи

Чертеж и паспортная табличка трансформатора на опоре 25 кВА

02 Производство

2.1 Обмотка

Конструкция катушки: фольга низкого напряжения, провод высокого напряжения, смесь меди и алюминия. Фольга рассеивает ток, отдает тепло. Провод гнётся, остаётся изолированным. Медно--смесь алюминия отличается эффективностью и экономичностью. Прочный. Работает на городских улицах, в сельской местности, в любых условиях. Надежный, устойчивый, без суеты выполняет свою работу.

2.2 ИФД

Этот трансформатор мощностью 25 кВА, монтируемый на опоре, оснащен дополнительным внутренним предохранителем (IFD), выбранным для обеспечения дополнительной защиты обмоток трансформатора. IFD действует как защита от внутренних коротких-замыканий или перегрузок, отключая пораженную секцию обмотки, не оказывая влияния на остальную часть системы. Эта функция повышает эксплуатационную надежность, особенно в удаленных или сельских распределительных сетях, и была выбрана для этого проекта с учетом конкретных требований заказчика к безопасности и производительности.

2.3 Танк

Масляный бак был изготовлен в собственном резервуарном цехе SCOTECH в соответствии с точным производственным процессом: стальные пластины сначала разрезались по размеру, сверлились, сгибались и раскатывались до нужной формы, а затем сваривались в цельный бак. После сварки наши квалифицированные специалисты вручную удалили шлак, как показано на сопроводительной фотографии, а резервуар был дополнительно подготовлен путем шлифовки и дробеструйной-струйной обработки. Наконец, было нанесено порошковое покрытие, и готовый резервуар прошел тщательную проверку, чтобы гарантировать долгосрочную-стойкость на открытом воздухе, стойкость к коррозии и общее качество.

2.4 9Разрядник высокого напряжения

Для защиты опорного трансформатора мощностью 25 кВА, работающего в первичной распределительной системе напряжением 7,2 кВ, на первичной стороне был выбран и установлен ограничитель перенапряжения класса 9 кВ.

Разрядник удерживает грозовые импульсные перенапряжения ниже 30 кВ, что означает, что изоляция трансформатора остается защищенной, а срок его службы значительно увеличивается,-особенно на открытых опорах, где могут сильно ударить грозы.

А поскольку эти установки расположены на открытом воздухе и животные-ну, они любопытны-, мы добавили защиту от дикой природы на первичные втулки и на сам разрядник. Таким образом снижается риск возникновения неисправностей,-связанных с животными, а трансформатор остается безопасным и надежным. Это именно та защита, которая необходима для сельских и пригородных распределительных сетей.

Ограничители перенапряжения, установленные на трансформаторах

Чертеж ограничителя перенапряжения

Защитная крышка ограничителя перенапряжения

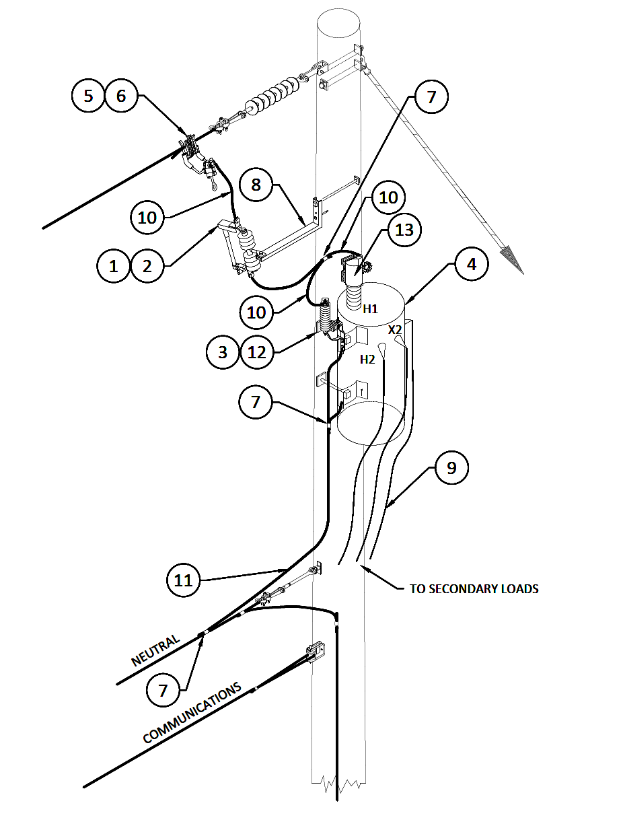

03 Стандарт структуры распределения
