Трансформаторы подземные 2000 кВА-25/0,6 кВ|Канада 2026





01 Общие сведения

1.1 Описание проекта

В 2026 году канадский клиент заказал два трехфазных трансформатора мощностью 2000 кВА, монтируемых на площадке, для подземных распределительных сетей. Для проекта требовались высокоэффективные подземные трансформаторы, соответствующие стандартам CSA C802.1 и CSA C227.4, с особым упором на-контроль потерь энергии, надежность на открытом воздухе и эксплуатационную безопасность-класса коммунальных предприятий.

Подземные трансформаторы настроены на первичное напряжение 25 кВ и вторичное напряжение 600/347 В с использованием векторной группы Dyn1, что делает их пригодными для подземных распределительных систем с контурным питанием, обычно используемых в Северной Америке. В обмотках высокого и низкого напряжения используются алюминиевые проводники, а система охлаждения минерального-масла ONAN обеспечивает стабильную длительную-работу на открытом воздухе в условиях нагрузки сети.

Заказчик также установил строгие требования к эффективности, включая минимальный КПД 99,37 %, контроль холостого хода и потерь нагрузки, глухую-конструкцию безопасности и комплектующие для полной защиты подземных систем распределения электроэнергии.







1.2 Технические характеристики

Спецификация и паспорт подземных трансформаторов мощностью 2000 кВА



1.3 Чертежи

Чертеж и паспортная табличка подземных трансформаторов 2000 кВА





02 Производство

2.1 Ядро

Трансформатор, монтируемый на площадке, имеет структуру сердечника с низкими-потерями, оптимизированную с учетом требований CSA по эффективности и длительной-подземной эксплуатации. Конструкция магнитной цепи помогает снизить потери при ну-нагрузке, локальный нагрев и рабочий шум, обеспечивая при этом строгий минимальный целевой КПД проекта 99,37 %.



2.2 Обмотка

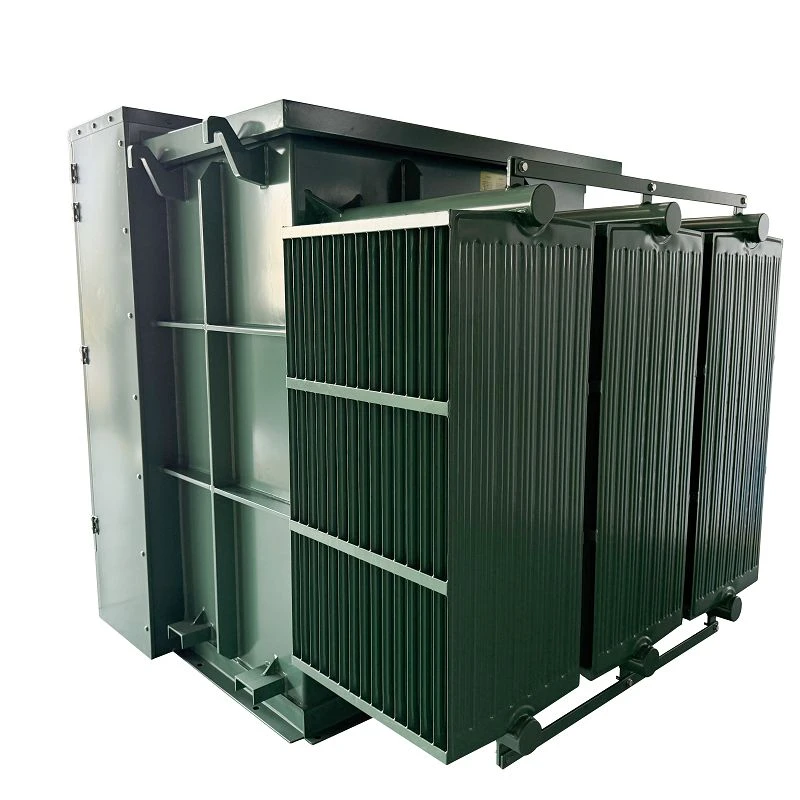

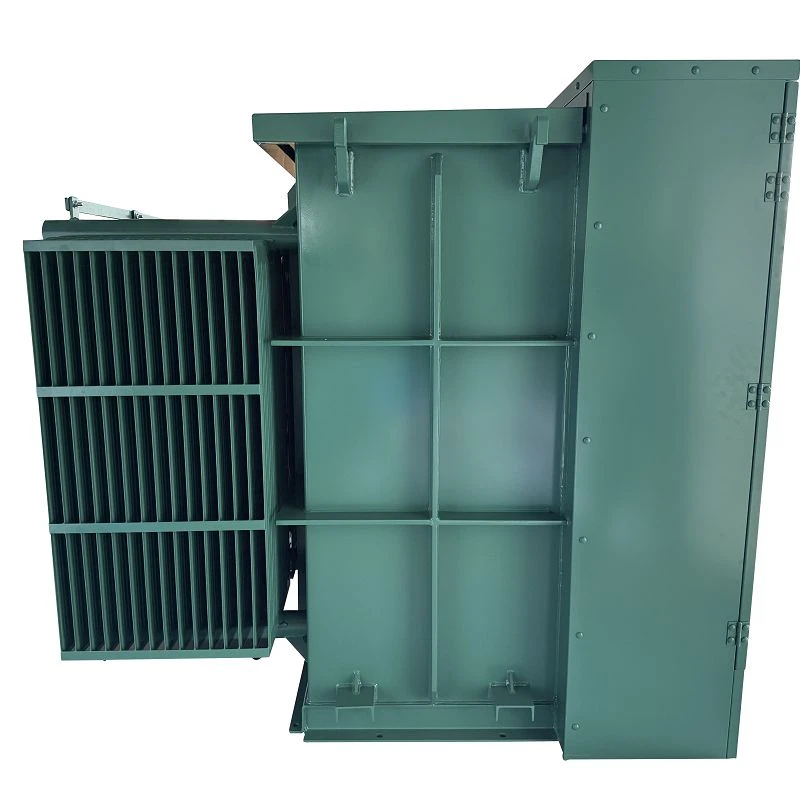

2.3 Танк

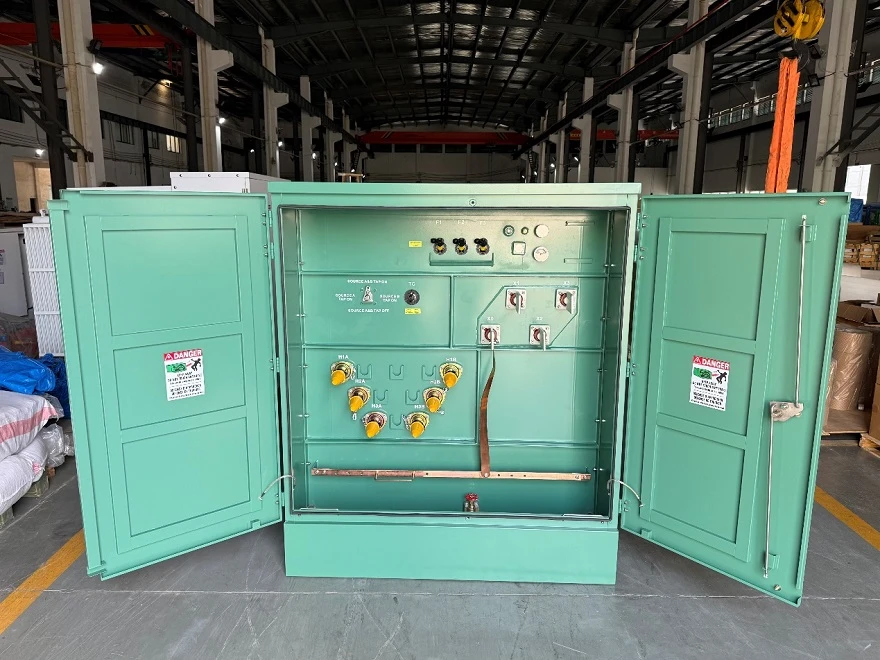

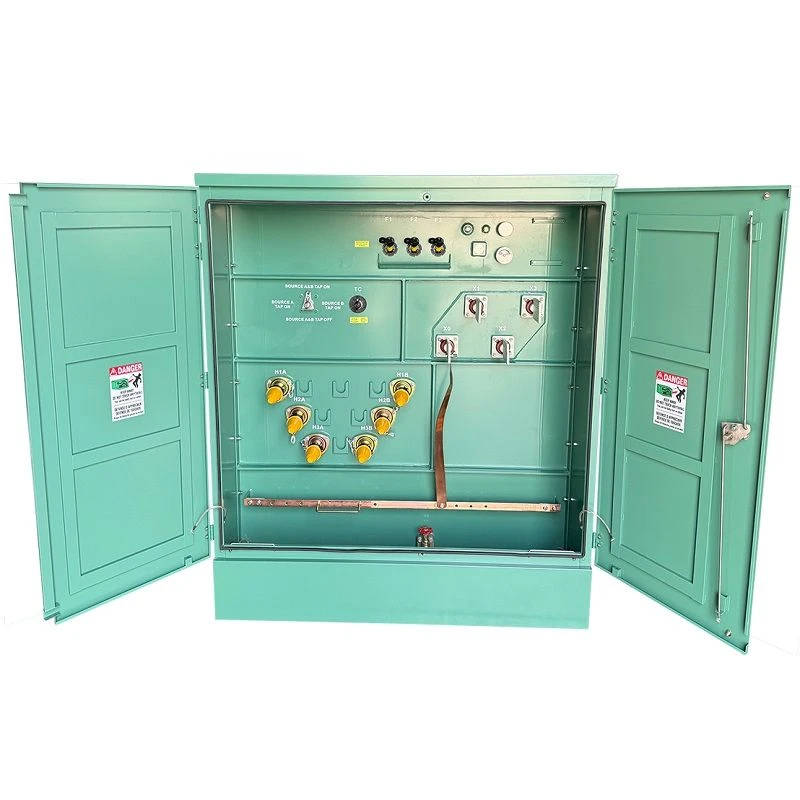

2.4 Конструкция подземного подключения кабеля

Для прокладки подземных кабелей сторона ВН оборудуется раздельными изолированными разъемами на 25 кВ с номиналом 150 кВ BIL и током 200 А для контурных-систем распределения питания, а на стороне НН используются литые-втулки из смолы с лепестковыми клеммами с 6-отверстиями для надежной заделки низковольтного кабеля. Подземный трансформатор также включает клеммы заземления и жесткие медные соединения заземляющей шины для поддержки заземления системы и координации защиты электросети.



2.5 Система защиты и коммутации

Система защиты включает в себя 4-позиционный выключатель нагрузки, байонетные предохранители и резервные токоограничивающие предохранители ELSP, обеспечивающие скоординированную защиту трансформатора и улучшенные возможности изоляции неисправностей. Стандартные аксессуары включают индикатор температуры масла в верхней части, индикатор уровня масла, защиту от сброса давления, сливной клапан и заливную пробку для текущего контроля работы и технического обслуживания.





03 Тестирование

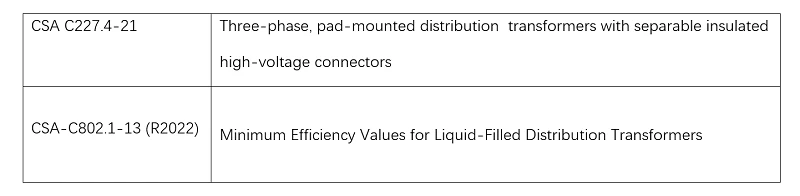

Стандарт тестирования







04 04 Упаковка и транспортировка

4.1 Упаковка





05 Сайт и краткое описание

Эти трехфазные подземные трансформаторы мощностью 2000 кВА специально разработаны для канадских подземных распределительных систем, требующих высокой эффективности, соответствия требованиям CSA, полной-безопасности при эксплуатации и надежной интеграции контурного-кабеля питания.

Благодаря технологии сердечника с низкими-потерями, конфигурации обмоток Dyn1, согласованной защите предохранителей, герметичной конструкции резервуара и конструкции с монтажом на площадке-класса эксплуатации эти трансформаторы представляют собой надежное и энергоэффективное-решение для современных подземных распределительных сетей Северной Америки.
