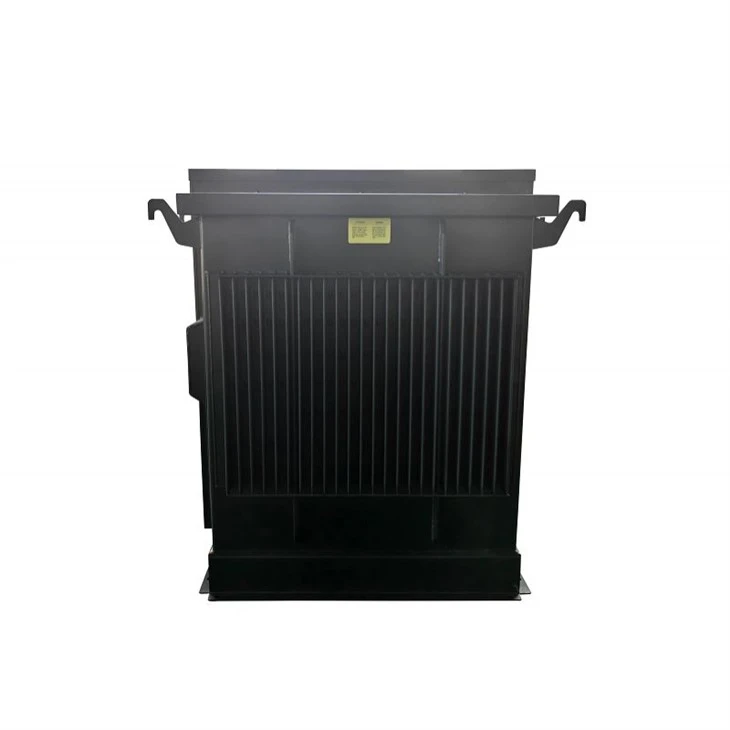

Трансформатор на подкладке 300 кВА для жилых помещений-12,47*4,16/0,208 кВ|Канада 2024

01 Общие сведения

1.1 Описание проекта

В 2024 году канадский клиент получилТрехфазный-подставной-трансформатор мощностью 300 кВА, спроектирован и изготовлен в полном соответствии со стандартом CSA C227.4:21. Устройство предназначено для наружной установки-на бетонном фундаменте и подходит для использования в эффективно заземленных системах.

Этот трансформатор имеет глухую-переднюю конструкцию, обеспечивающую безопасность и надежность при установке на открытом воздухе. В качестве изоляции используется охлаждение ONAN и минеральное масло. Алюминиевые обмотки обеспечивают хороший баланс эффективности, веса и стоимости. Трансформатор рассчитан на 300 кВА, 60 Гц. Первичное напряжение 12,47 кВ. Вторичное напряжение 0,208 кВ. Векторная группа — YNyn0.

300 кВАтрансформатор на подставкев жилом доме имеется переключатель ответвлений без-нагрузки (NLTC). Устройство РПН представляет собой устройство с колпачком и гаечным ключом, обеспечивающее диапазон регулирования ±2×2,5% в соответствии с пунктом 5.1.9 CSA C227.4, что обеспечивает простоту эксплуатации и надежную работу.

Устройство также включает в себя пятилучевую конструкцию сердечника для обеспечения стабильности и снижения магнитных потерь в подключенных системах GrdY-GrdY. Заземление обеспечивается с помощью медного заземляющего кронштейна, прикрепленного болтами к шине заземления, соответствующего CSA C227.4 и позволяющего безопасно прикрепить рабочие зажимы заземления.

Этот трансформатор, рассчитанный на высокую эффективность, обеспечивает КПД 98,94 % при нулевых-потерях нагрузки не более 705 Вт и потерях на нагрузке не более 4 000 Вт. Созданный для работы на открытом воздухе, он поставляется со стандартными аксессуарами, соответствующими требованиям CSA-, и представляет собой надежное и долговечное решение для канадских распределительных сетей.

1.2 Технические характеристики

Спецификация и паспорт трансформатора мощностью 300 кВА, монтируемого на площадке для жилых помещений

1.3 Чертежи

Чертеж и паспортная табличка трансформатора мощностью 300 кВА, монтируемого на подставке, в жилом помещении

02 Производство

2.1 Ядро

2.2 Обмотка

Все катушки тщательно намотаны алюминиевой фольгой и проволокой. Они хорошо распределяют тепло и снижают потери. Благодаря контролируемому импедансу и высокому КПД эти трансформаторы работают надежно и готовы к установке на площадке-. Благодаря трехфазной схеме YNyn0-каждая фаза наматывается вручную-квалифицированными специалистами, чтобы обеспечить правильное нейтральное соединение и сбалансированный магнитный поток.



2.3 Танк

Корпуса трансформаторов мощностью 300 кВА, монтируемые на подставке, должны представлять собой герметичные резервуары из мягкой-стали с крышками на болтах. Конструкция должна обеспечивать механическую целостность при испытании давлением 50 кПа, без утечек или остаточных деформаций, превышающих 0,25 % диагонали поверхности. Резервуары должны быть защищены от погодных условий- и несанкционированного доступа-, оснащены невыпадающими болтами с шестигранной головкой в ​​соответствии с требованиями CSA C227.4.



2.4 Окончательная сборка

В процессе сборки трансформатора мы не только работаем в чистом помещении с постоянной температурой и влажностью, но также создали комплексную стандартизированную операционную систему. От сборки трансформатора до подключения проводов — каждый этап выполняется в соответствии с четкими стандартизированными процедурами, обеспечивающими точное и аккуратное выполнение в экономичных условиях. Такое двойное внимание как к окружающей среде, так и к процессам гарантирует, что наша продукция постоянно поддерживает высокий уровень качества.



2.5 300 Подробности о трансформаторе KVA, монтируемом на подставке



03 Тестирование

Тестирование Стандартное и плановое тестирование

1. Измерения сопротивления
2. Тесты на соотношение
3. Проверка фазового соотношения
4. Отсутствие потерь нагрузки и тока нагрузки.
5. Потери нагрузки Импеданс Напряжение и эффективность
6. Испытание приложенным напряжением
7. Испытание на устойчивость к наведенному напряжению
8. Испытание на герметичность трансформаторов с жидкостным погружением под давлением.
9. Измерение сопротивления изоляции.
10. Диэлектрическое испытание масла


Результаты испытаний

04 Упаковка и доставка

4.1 Упаковка

05 Сайт и краткое описание

Этот трехфазный-трансформатор, монтируемый на площадке-, мощностью 300 кВА изготовлен для Канады. Это соответствует CSA C227.4:21. Он использует охлаждение ONAN и изоляцию минеральным маслом. Алюминиевые обмотки делают его эффективным и легким. Пяти-сердечник обеспечивает стабильность трансформатора и снижает уровень шума. Герметичный резервуар прочен и выдерживает погодные условия на открытом воздухе. Он также защищен от несанкционированного доступа и прост в обслуживании. Каждый трансформатор изготавливается в чистой мастерской со строгими требованиями, гарантирующими высокое качество. Он работает с КПД 98,94% и имеет низкие потери. Он обеспечивает стабильную электроэнергию для коммерческих, жилых и небольших промышленных потребителей.
