За пределами стандарта: глубокая персонализация вашего трансформаторного бака, установленного на подставке-

--Комплексное решение от функциональной интеграции до реализации проекта

В системах распределения электроэнергиитрансформатор, установленный на подставке-широко используется в коммерческих комплексах, индустриальных парках, жилых комплексах и общественных объектах благодаря компактной конструкции, высокой безопасности и простоте обслуживания. Однако по мере увеличения сложности сети и требований пользователей к более высокой надежности электроснабжения стандартные конфигурации трансформаторов часто не могут полностью удовлетворить конкретные потребности проекта.

Опираясь на многолетний опыт не-проектирования, наша фабрика понимает, что за каждым «особым требованием» стоит уникальная инженерная задача, ожидающая решения. Мы предлагаем больше, чем просто бак-трансформер; мы предоставляемглубоко настраиваемая, высокоинтегрированная платформа силовых терминалов. В этой статье в качестве примера используется резервуар, который мы модифицировали для проекта индустриального парка, и подробно описываем, как мы воплощаем потребности клиентов в точную и надежную промышленную продукцию для вашей справки.





Глава 1: Зачем кастомизация? - – Реальные задачи, выходящие за рамки стандартов

Прежде чем углубляться в настройку, давайте поймем, почему стандартные продукты не могут удовлетворить все проекты. Обычно потребности в настройке возникают в следующих случаях:

Пространственные ограничения: Место установки узкое, стандартные размеры не подходят, поэтому требуется корректировка формы резервуара или расположения аксессуаров.

Функциональное расширение: Необходимость интеграции различных компонентов мониторинга, защиты или управления, таких как трансформаторы тока, автоматические выключатели, реле и т. д.

Особые условия подключения к сети: Необходимость работы параллельно с другими трансформаторами или подключение к специальным типам кабелей.

Удобство эксплуатации и обслуживания: Необходимость в более интуитивно понятных окнах наблюдения, более удобных рабочих интерфейсах или более совершенных защитных блокировках.

Экологическая адаптивность: Особые условия окружающей среды (например, высокая влажность, пыль, агрессивные газы) предъявляют более высокие требования к материалу резервуара, уплотнению и уровню защиты.

Когда вы сталкиваетесь с любой из этих ситуаций, это означает, что вам необходимо сотрудничать с такой командой, как наша, которая обладает возможностями настройки.







Глава 2. Подробный практический пример настройки: от эскиза до готового продукта

Ниже представлена ​​полная концепция дизайна и план реализации бака-трансформатора, монтируемого на площадке-, который мы разработали для конкретного проекта. Для вашего удобства мы разбили его на несколько ключевых модулей.

Модуль 1: Проектирование гибкости и возможности расширения корпуса

Корпус – это основная зона, где операторы выполняют-подключение кабелей высокого напряжения и операции с выключателями нагрузки. В данном проекте клиент выдвинул следующие требования:



Требование 1. Боковое-зарезервированное быстрое подключение и параллельный интерфейс.

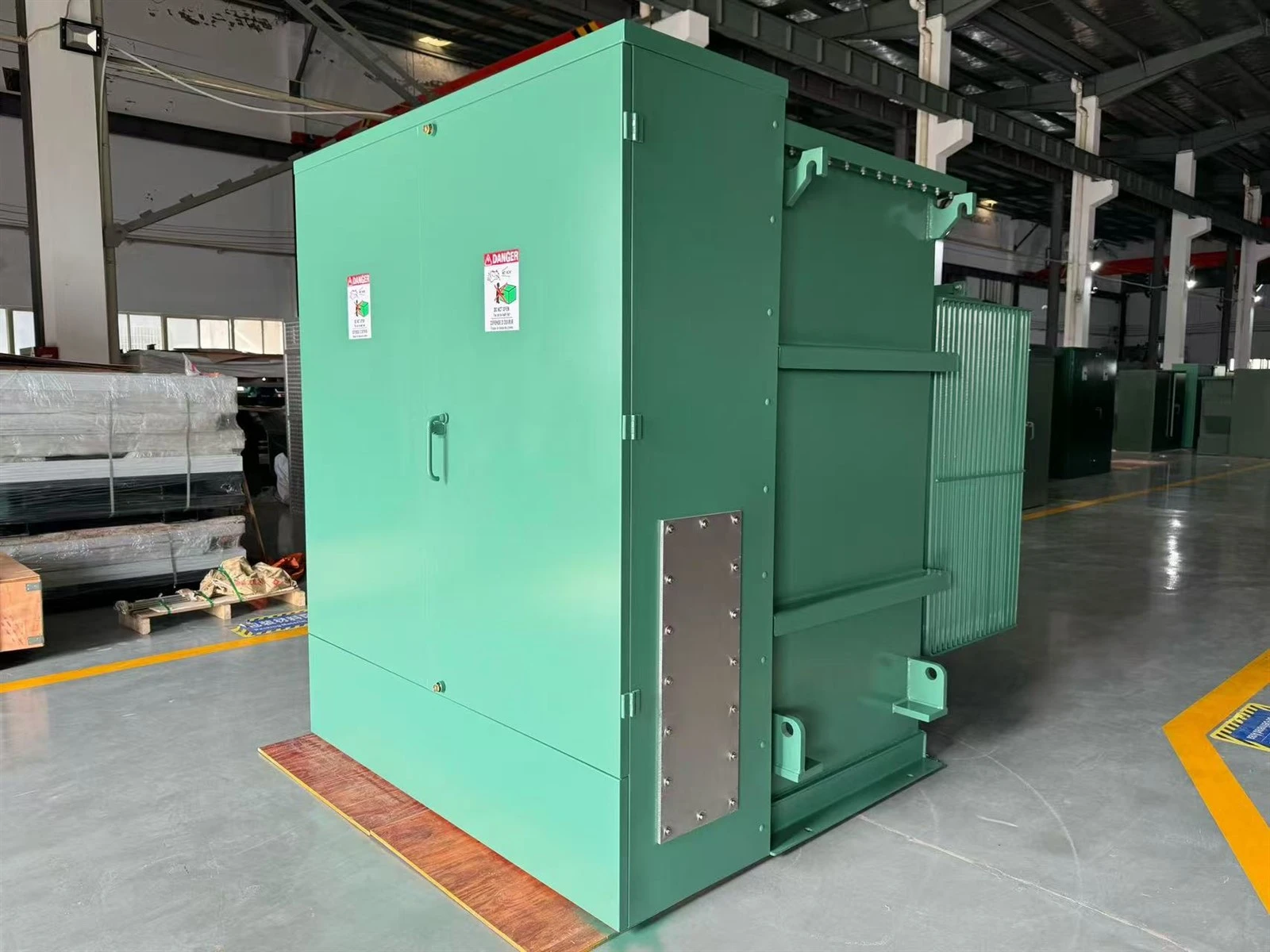

• Детали дизайна: Мы зарезервировали съемные уплотнительные пластины наодна сторона (обычно правая сторона)корпуса. Когда клиенту необходимо подключить несколько кабелей, в определенных местах можно сделать точные отверстия для установки стандартных кабельных вилок и розеток. Эти боковые отверстия также предназначены для прямого подключения к распределительным шкафам, что позволяет осуществлять параллельную работу без необходимости открывать дверь корпуса. Что еще более важно, для будущей параллельной работы с другими идентичными трансформаторами для увеличения мощности необходимо просто снять боковые уплотнительные пластины, что позволит быстро соединить шкаф через шинопровод. Это позволяет избежать хлопот и рисков, связанных с-резкой и сваркой на месте.
• Ценность клиента: Обеспечивает значительную гибкость для будущего роста нагрузки и корректировки структуры сетки, одновременно повышая эксплуатационную безопасность за счет сведения к минимуму необходимости доступа внутрь корпуса.



Требование 2. Расширенные окна визуального управления и обслуживания.

Детали дизайна: В соответствии с требованиями клиента мы разработали большие, с высоким-пропусканиемокна визуализации из закаленного стеклапрямо передотсек высокого-напряженияиместо для установки приборов. В этих окнах используется высоко-температуростойкое, ударостойкое-закаленное стекло с надежными уплотнительными конструкциями.

• Окно высоковольтного отсека: позволяет напрямую наблюдать за рабочим состоянием наконечников высоковольтных кабелей, ограничителей перенапряжения и индикаторов напряжения, не открывая отсек под напряжением.
• Окно области инструментов: Обеспечивает прямое считывание показаний механических приборов, таких как указатель уровня масла и термометр, установленные на стороне бака, что облегчает ежедневные проверки «без отключения электроэнергии или открытия двери».

Ценность клиента: материал из закаленного стекла обеспечивает долгосрочную-стабильность прозрачности и устойчивость к атмосферным воздействиям, а также отвечает требованиям взрывобезопасности-. Это значительно повышает безопасность обслуживающего персонала и повышает эффективность проверки.





Модуль 2: Проект функциональной интеграции основного резервуара

Резервуар — это сердце трансформатора, в котором находится сердечник, обмотки и изолирующее масло. В этом проекте основное внимание уделялось интеграции приборов и клапанов, устанавливаемых сбоку-.



Требование 3. Интегрированный приборный шкаф и многофункциональная-платформа для аксессуаров.

Детали дизайна:

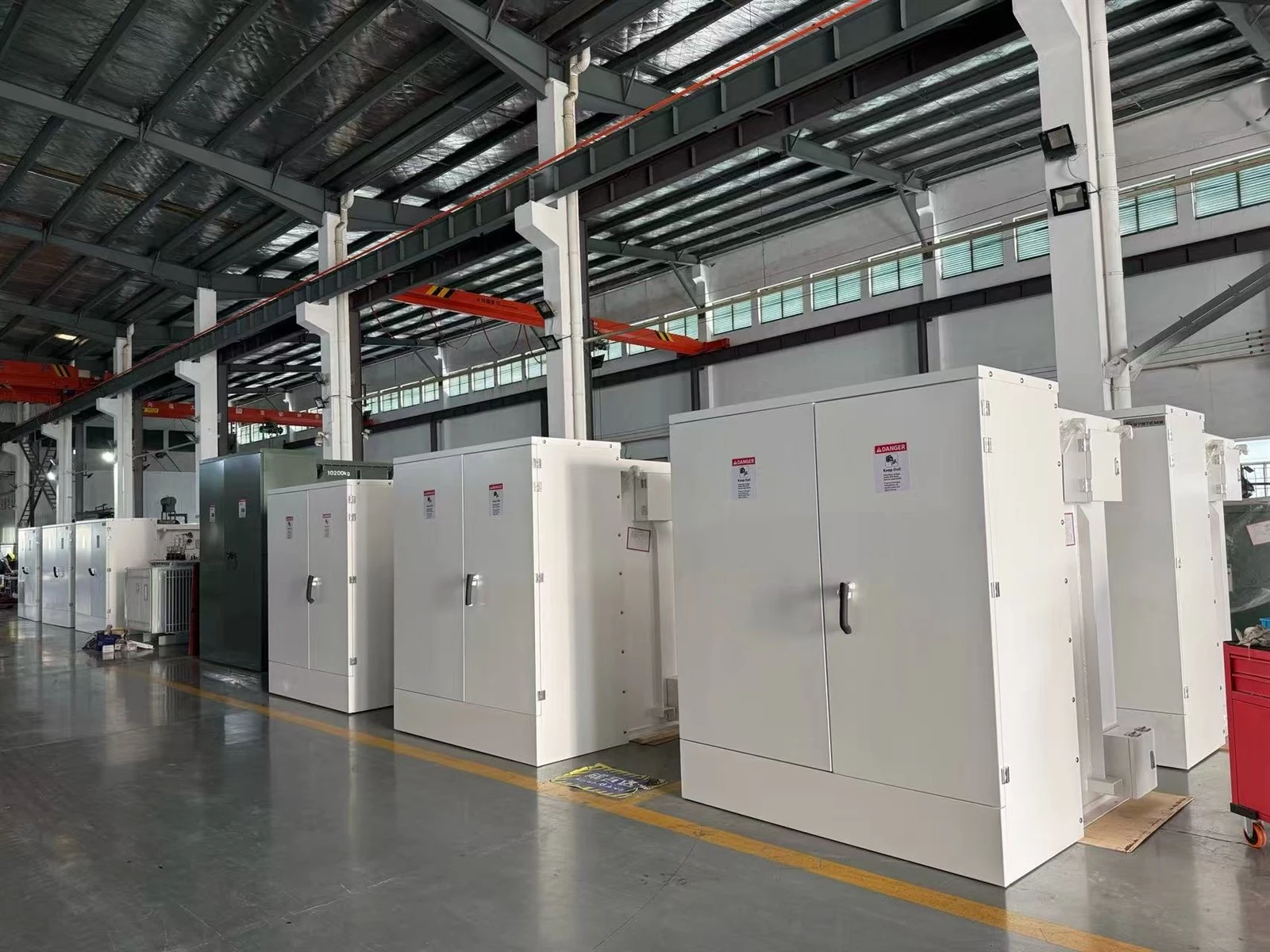

Верхний приборный шкаф: Мы разработали независимуюшкаф для инструментов из нержавеющей сталина боковой стороне резервуара, централизуя все компоненты, требующие регулярного наблюдения и эксплуатации. Стандартная конфигурация включает в себя:

• 1-дюймовый верхний заправочный клапан: Облегчает добавление изоляционного масла.
• Клапан сброса давления: Обеспечивает быстрый сброс давления в случае аномального внутреннего давления, гарантируя безопасность.
• Комбинированный датчик: Включает вакуумный манометр, термометр и датчик уровня масла для-мониторинга «жизненно важных показателей» трансформатора в режиме реального времени.
• Больше индивидуальных аксессуаров: Внутреннее пространство и монтажные панели этого приборного шкафа имеют достаточно места.Он может интегрировать различные другие аксессуары по требованию клиента., такие как контроллеры температуры масла, реле уровня масла, реле давления, разрывные мембраны или даже модули дистанционного мониторинга. Если вам нужно добавить элементы мониторинга или управления, мы можем выполнить резку, установку и подключение проводов перед отправкой, что сделает этот шкаф «универсальным центром мониторинга», адаптированным к вашим конкретным потребностям.
• Нижняя защитная крышка: В нижней части резервуара мы спроектировали запираемыйзащитная крышка сливного клапана. Во время ежедневных проверок крышка остается закрытой во избежание неправильной эксплуатации или внешних повреждений. При необходимости отбора проб или слива масла его можно открыть с помощью специального инструмента, чтобы обеспечить легкий доступ к внутреннему сливному клапану.

Ценность клиента: централизует ключевые инструменты, обеспечивая аккуратный внешний вид и понятную функциональность, позволяя при этом гибко расширять аксессуары в зависимости от потребностей проекта, избегая дорогостоящих модификаций-на месте. Защитная крышка эффективно предотвращает неправильное использование и вандализм клапана.





Требование 4. Боковые-установленные вводы низкого-напряжения и встроенные шины

Детали дизайна:

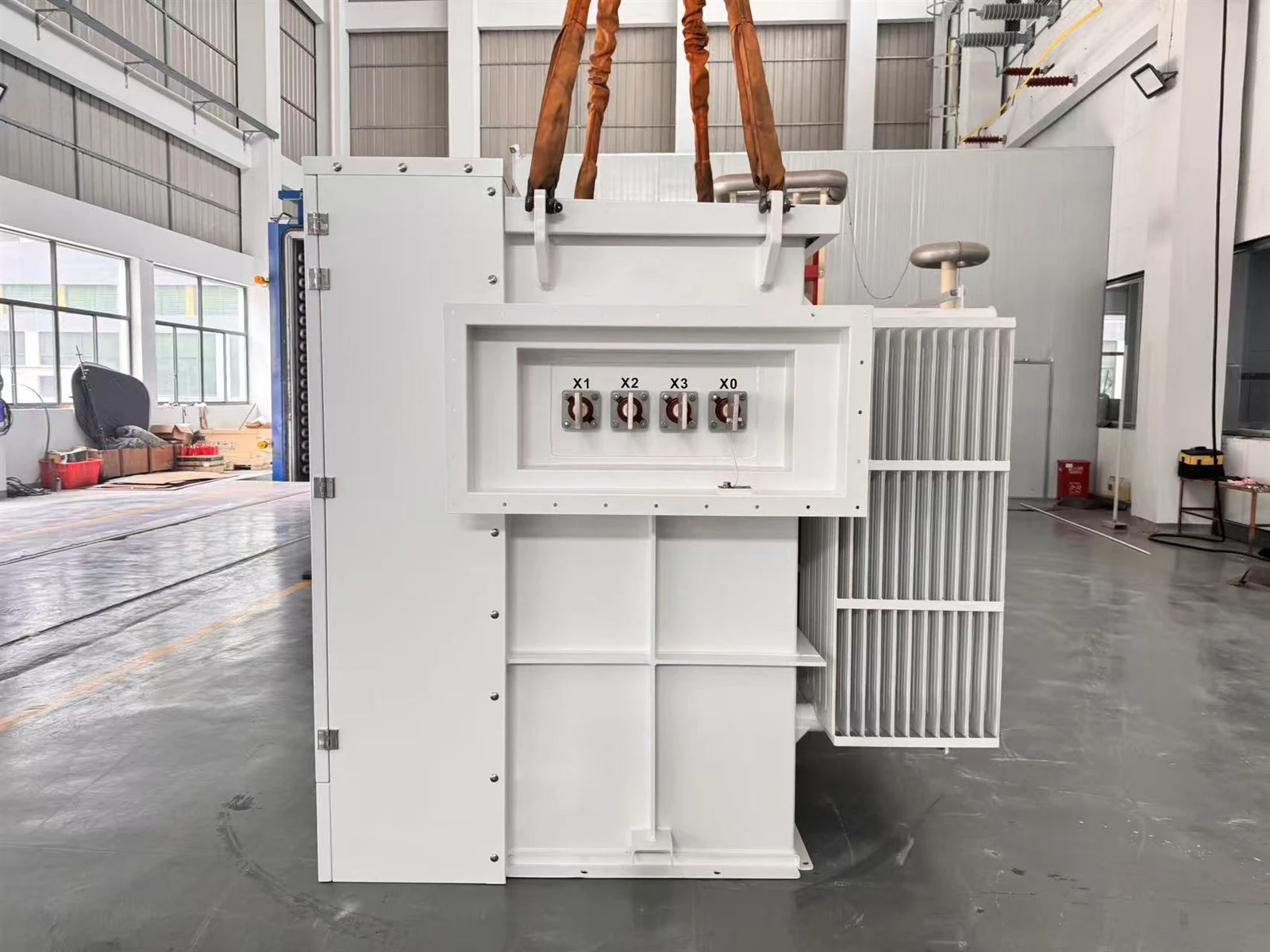

• Чтобы удовлетворить особые требования заказчика к методам выхода со стороны низкого-напряжения (НН), мы разработали и установилиВтулки низкого напряжения со стороны бака. Вводы изготовлены из высокопрочного-фарфора или литой эпоксидной смолы, отвечающей требованиям к изоляции для соответствующих номиналов напряжения и тока. Внутри бака вводы подключаются к выводам обмотки НН черезгибкие соединители или жесткие шины. Снаружи мы предварительно-установилишины большого сечения-для облегчения прямого подключения заказчиком низковольтных кабелей или шинопроводов. Шины могут быть медными или алюминиевыми, с различными вариантами обработки поверхности, например оловом или серебром, для уменьшения контактного сопротивления и повышения стойкости к окислению. В зависимости от потребностей проекта мы также можем зарезервировать отверстия для измерения температуры или установить на шины изолирующие крышки.

Гибкость расширения:

• Спецификации, количество и расположение шин могут быть изменены в соответствии с требованиями проекта. Например, они могут быть спроектированы как конфигурации с одним или двумя параллельными-выходами, а интерфейсы ответвлений можно зарезервировать на шинах для будущего расширения нагрузки. Все шины поддерживаются высокопрочными-изоляторами, обеспечивающими безопасные электрические зазоры.

Ценность клиента:

• Боковые-вводы низкого напряжения имеют компактную компоновку, экономят место на верхней части резервуара и облегчают параллельную установку со шкафами распределительного устройства низкого напряжения. Предварительная-установка шин на заводе обеспечивает точную обработку контактных поверхностей и правильный момент затяжки, сокращая-монтажные работы на объекте и исключая потенциальные риски качества, связанные с сверлением или лужением в полевых условиях. Если вам нужна одна или несколько выходных цепей, мы предоставим гибкое и надежное интегрированное решение.



Модуль 3: Глубокая интеграция электрических интерфейсов и вторичных компонентов управления.

Это «продвинутый уровень» настройки, превращающий трансформатор из простого силового устройства в интеллектуальный терминальный узел сети.



Требование 5. Многофункциональная-клеммная коробка и интеграция аксессуаров

Детали дизайна: Мы разработалинезависимая, большая-корпусная клеммная коробка-со стороны емкостисо стороны танка. В этой коробке содержатся не только традиционные клеммные колодки вторичной проводки, но также, согласно электрическим схемам клиента,поставляется предварительно-установленным со следующими компонентами и завершенной внутренней проводкой:

• КТ-бокс: Для точного измерения тока нагрузки, подачи сигналов для измерения и защиты.
• Реле быстрого повышения давления: действует как дополнение к реле Бухгольца, мгновенно выдавая сигнал отключения при внезапном повышении внутреннего давления из-за неисправности, обеспечивая быструю защиту трансформатора.
• Автоматический выключатель в литом корпусе (MCCB): используется для управления выходными цепями вторичной обмотки трансформатора, обеспечивая защиту от короткого-замыкания и перегрузки.
• Приборы со вспомогательными контактами: Например, указатели уровня масла или термометры с микропереключателями. Когда уровень масла или температура достигают пороговых значений тревоги, вспомогательные контакты замыкаются, передавая сигналы тревоги в центр мониторинга.
• Больше индивидуальных аксессуаров: Вышеупомянутые конфигурации являются распространенными. Пространство клеммной коробки и монтажные пластины имеют достаточную возможность расширения.Мы можем разместить любые другие аксессуары, которые вам нужны., такие как устройства защиты от перенапряжений, вспомогательные реле, интеллектуальные терминалы мониторинга или контроллеры температуры и влажности. Независимо от конкретной конфигурации вашей вторичной системы, мы можем выполнить пред-установку и тестирование перед отправкой.

Ценность клиента: Заводская предварительная-установка и предварительная-проводка значительно отодвигают на-работу на объекте. Это не только обеспечивает стабильное качество изготовления, но и значительно сокращает цикл установки-на месте и снижает вероятность ошибок на-на месте. Будь то стандартные детали или специальные устройства, мы предлагаем комплексное-решение для интеграции.



Модуль 4: Защитные блокировки и резервирование специальных интерфейсов

Требование 6. Комплексный механизм блокировки безопасности

• Детали дизайна: Чтобы строго соблюдать процедуру «открывать дверь отсека высокого напряжения только после отключения выключателя нагрузки», мызарезервированные стандартные монтажные отверстия для замка с ключом Kirk и механические интерфейсымежду баком и дверью шкафа. Соответствующие устройства обмена ключами могут быть установлены на основе выбранной клиентом логики блокировки.
• Ценность клиента: Физически предотвращает возможность неправильной эксплуатации, обеспечивая безопасность персонала и оборудования.





Глава 3: Почему выбирают нас? -- Возможность превратить индивидуальные потребности в надежные продукты

Рассмотрев приведенные выше случаи, вы можете задаться вопросом: как мы можем добиться такой сложной настройки? Наши сильные стороны заключаются в:

• Сильная техническая реакция: У нас есть опытная техническая команда, способная быстро понять ваши потребности и воплотить их в производственные 3D-чертежи и технологические документы.
• Гибкая производственная система: Наша производственная линия легко адаптируется, обрабатывая различные индивидуальные заказы, от единичных прототипов до серийного производства, без ограничений стандартной производственной линии.
• Строгий процесс контроля качества: Каждая деталь, выполненная по индивидуальному заказу,-будь то положение открытия, прочность сварного шва или установка аксессуаров и проводка-проходит строгий контроль качества, что обеспечивает соответствие отраслевым стандартам и даже их превышение.
• Обязательства по обслуживанию жизненного цикла: от информирования о требованиях и разработки схемы до поставки продукции и руководства на объекте-мы предоставляем полную техническую поддержку, гарантируя, что ваше специальное оборудование получит надежную защиту на протяжении всего жизненного цикла.





Глава 4. Ваш следующий шаг: пусть общение создаст ценность

Не существует фиксированного шаблона для настройки бака трансформатора, есть только решение, которое лучше всего соответствует вашему проекту. То, что мы перечислили здесь, — это лишь некоторые из многих возможностей.

Пожалуйста, немедленно свяжитесь с нами, если вы столкнулись со следующими ситуациями:

• В чертежах вашего проекта указаны все не-стандартные установочные размеры и требования к интерфейсу.
• Вам необходимо интегрировать несколько компонентов защиты, измерения или управления в сам трансформатор.
• У вас есть конкретные представления об удобстве эксплуатации трансформатора или защитных блокировках.
• Вы хотите сократить-цикл установки и ввода в эксплуатацию на месте, перенеся больше работ на завод.

При обращении к нам, пожалуйста, по возможности предоставьте следующую информацию, чтобы мы могли быстро оценить ваши потребности:

• Основные параметры трансформатора (мощность, уровни напряжения, сопротивление и т.д.).
• Описание ваших требований к настройке (полезны эскизы или эталонные фотографии).
• Список компонентов для интеграции и предпочтения бренда.
• Условия установки-на месте и особые условия эксплуатации.

Давайте объединим усилия, чтобы превратить ваше инженерное видение в надежную реальность.
